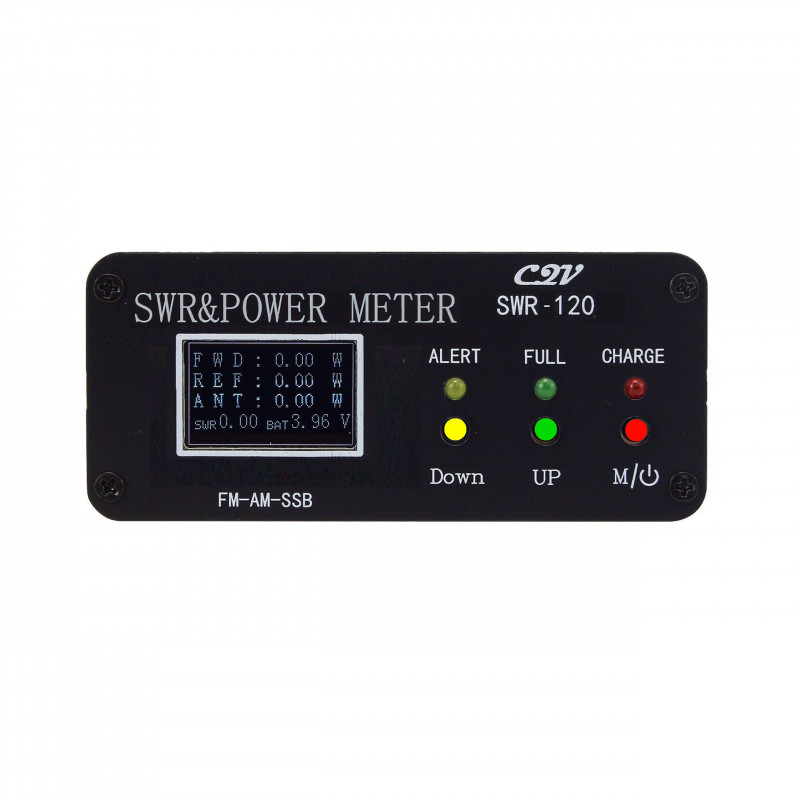

Reflektometr cyfrowy SWR-120 - miniaturowy reflektometr na pasma 1.8-54MHz o zakresie pomiarowym mocy 0.5W do 120W z wbudowanym akumulatorem.
Dzięki temu idealnie nadaje się do pracy terenowej. Bezpośrednio wyświetlane: moc doprowadzona, moc odbita, moc przekazana do anteny, wydajność anteny, współczynnik fali stojącej (SWR), napięcie baterii ułatwiają pracę zaś dodatkowy sygnał dźwiękowy o wysokim współczynniki SWR pozwala na pracę bez spoglądania co chwilę na miernik.
Cechy miniaturowego reflektometru SWR-120:
Miernik fal stojących wyposażono z obudowę ze stopu aluminium, o wysokiej twardości, wysokiej przewodności, odporności na zużycie i dobrej trwałości.
Mały i przenośny, wbudowany akumulator nie wymaga zewnętrznych zasilaczy.
Wyposażony w duży wyświetlacz OLED, który może bezpośrednio wyświetlać moc doprowadzoną, moc odbitą, moc przekazaną do anteny, wydajność anteny, fale stojące i napięcie baterii.
Dokładność spełnia potrzeby amatorów, wysoki współczynnik fali stojące z funkcją alarmu brzęczyka pod napięciem akumulatora.
Tryb wyświetlania można dowolnie przełączać na pięć sposobów.
Podręcznik użytkownika:
- W stanie włączenia pokazuje czerwone światło podczas ładowania, zielone światło po pełnym naładowaniu i żółte światło, gdy jest pod napięciem.
- Kiedy VSWR jest mniejszy niż 1,5, zielony wskaźnik jest włączony, VSWR jest większy niż 1,5 i mniejszy niż 2,5, żółty wskaźnik jest włączony, a VSWR jest większy niż 2,5 - czerwony wskaźnik jest włączony.
- Jeśli SWR jest większy niż 2,5 i mniejszy niż 3, brzęczyk będzie alarmował z przerwami, a jeśli SWR jest większy niż 3, będzie alarmować w sposób ciągły.
Dane techniczne reflektometru cyfrowego SWR-120:
- Nazwa: SWR-120
- Materiał: stop aluminium + płytka drukowana
- Bateria: bateria litowa 1*1000 mAh (w zestawie)
- Zakresy częstotliwości: 1,8 MHz-54 MHz (w rzeczywistości istnieje wartość odniesienia dla segmentu V)
- Zakresy mocy: 0,5 W-120 W (do 200 W, modulacja częstotliwości, tryb AM, CW jest zalecany do długotrwałych testów poniżej 120 W, tryb SSB jest opcjonalny)
- Dokładność pomiaru: <±5%
- Zakresy fal stojących: 1,0-99,99
- Interfejs dostępu: SO239
- Interfejs ładowania: typ c
- Rozmiar produktu: 63*89*38mm/2.48*3.50 * 1,50 cala
- Rozmiar opakowania: 150*50*50mm/5.91*1.97 * 1.97in
- Waga opakowania: 200g/7,05 uncji
W zestawie SWR-120 z HamRadioShop:
- 1 * Miernik SWR-120
- 1 * kabel ładujący USB
