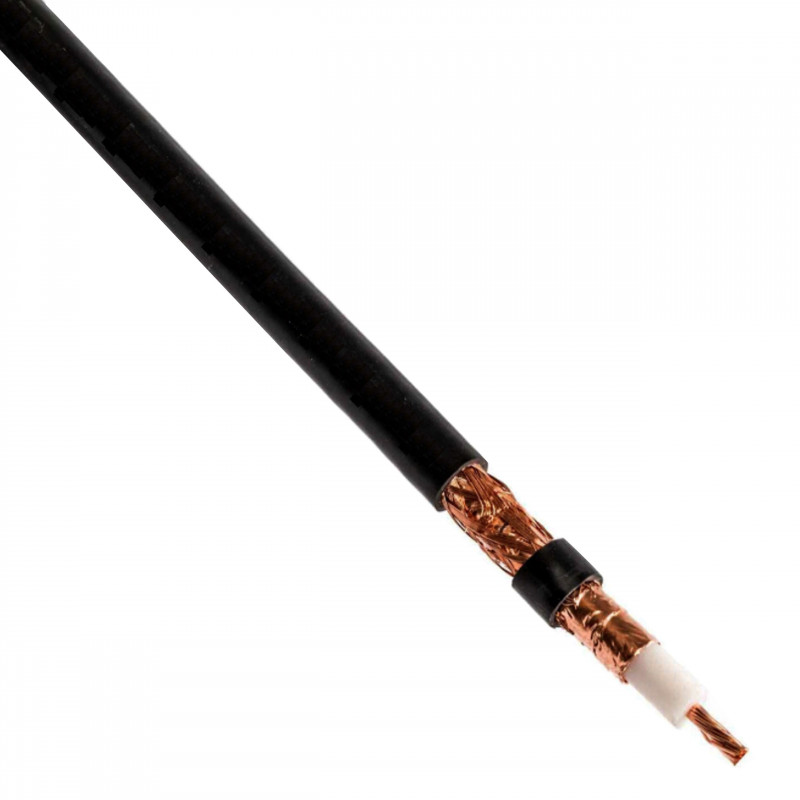

Satec RF7 Flex to wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ohm w powłoce polietylenowej przeznaczony do przesyłania danych drogą radiową (WLAN 2,4 GHz itp.) oraz innych zastosowań radiokomunikacyjnych, do pracy w instalacjach nadawczych i odbiorczych.
RF7 Flex to niskostratny kabel antenowy niemieckiej firmy SATEC. To doskonały kabel do zasilania jest idealny do zaawansowanych systemó antenowych.
Kabel z powodzeniem można stosowaćdo anten na pasma:
- CB (27MHz)
- KF (1~30MHz)
- VHF (30~300MHz)
- UHF (>300MHz)
- WLAN (2.4GHz)
- szerokopasmowych (do skanerów częstotliwości).
Średnica wynosząca 7mm powoduje, że użycie tego przewodu w instalacjach samochodowych może być skomplikowana.
Kabel RF-7 jest odpowiednikiem Aircell-7.
Dane techniczne kabla Satec RF-7 Flex
- Żyła wewnętrzna: Linka z drutów miedzianych ( Cu 19 x 0.37 mm ) , średnica całkowita Ø 1.85 mm +/- 0.05 mm
- Dielektryk: Spieniony fizycznie PE, średnica Ø 5.0 mm +/- 0.05 mm
- Ekran (żyła zewnętrzna ): Dwustronna folia Cu-PET-Cu + 80% oplot Cu ( Ø 5,9 mm )
- Powłoka zewnętrzna: PE, średnica całkowita Ø 7.3 mm +/- 0.2 mm , kolor czarny ( RAL 9005 )
- Minimalny promień zginania
- bez obciążenia 5 x średnica kabla
- z obciążeniem 10 x średnica kabla
- Zakres temperatury
- podczas pracy -30° C do + 70° C
- podczas instalacji -5° C do + 55° C
- Rezystancja dla prądu stałego ( DC )
- żyła wewnętrzna 8.9 Ohm/km
- żyła zewnętrzna (ekran ) 7,3 Ohm/km
- Pojemność jednostkowa: 80 pF/m
- Współczynnik skrócenia fali: 84 %
- Impedancja charakterystyczna dla 200 MHz: 50 Ohm ± 2 Ohm
- Transfer impedancji
- 1 MHz < 5 mOhm/m
- 10 MHz < 4 mOhm/m
- 30 MHz < 2 mOhm/m
- Napięcie pracy ( AC ): 1.2 kV rms
- Test napięciowy ( AC ) żyła wewnętrzna / ekran: 3.0 kVrms
- Test powłoki zewnętrznej na przebicie ( r.m.s. ): 5.0 kV
- Skuteczność ekranowania 100-1000 MHz ≥ 90 dB
Parametry elektryczne Satec RF-10F:
- Częstotliwość (MHz) / Tłumienność (dB/100m) / Maksymalny rating mocy (wat)
- 10 - 2.0 - 3270
- 100 - 6.4 - 1025
- 200 - 9.1 - 693
- 500 - 14.1 - 452
- 800 - 20.9 - 310
- 1000 - 25.9 - 253
- 1500 - 31.0 - - 219
- 2000 - 35.0 - 195
- 2500 - 39.0 - 175
Dane fizyczne Satec RF-10F
- Nazwa produktu: RF-7 Flex Satec
- Oznaczenie: Satec 1.85L/5.0 CF
- Średnica zewnętrzna: 7,3 mm
- Waga kabla: 80 kg/km
- Zawartość miedzi: 53 kg/km
- Maks. siła rozciągania: 190 N
