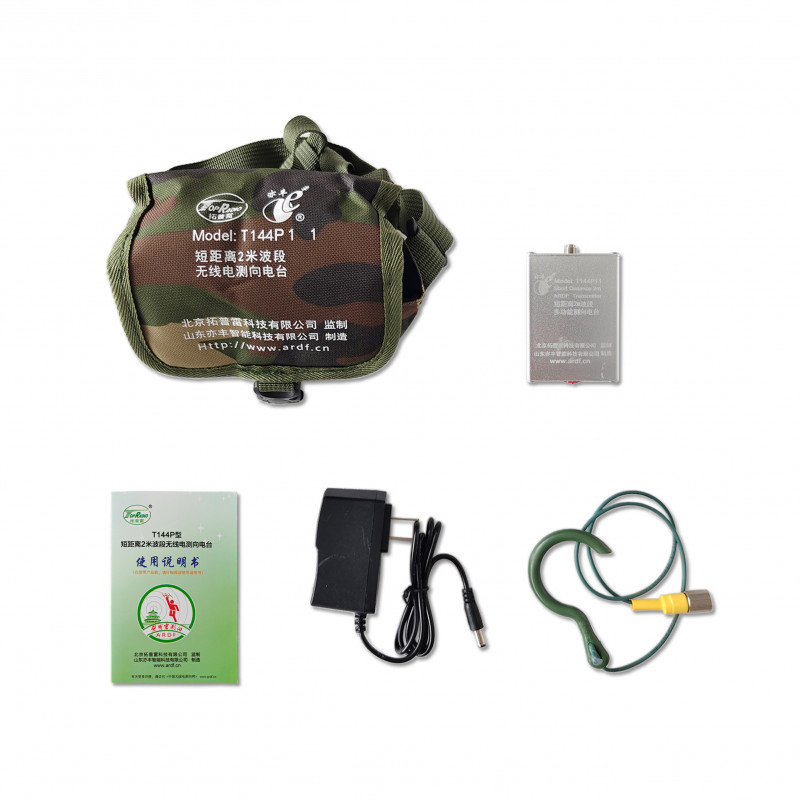

Nadajnik ARDF T144P11 na 2m

Nadajnik do Łowów na lisa (ARDF) krótkiego zasięgu T144P na pasmo 2m.

Radionamiernik krótkiego zasięgu T144P w paśmie 2 metrów (powszechnie znany jako źródło sygnału w paśmie 2 metrów) to specjalistyczne urządzenie, które nadaje określone sygnały w paśmie częstotliwości 144-146 MHz.

Został zaprojektowany i wyprodukowany zgodnie z wymogami Regulaminu Zawodów ARDF.

Nadaje się do różnych międzynarodowych i krajowych zawodów radionamierników krótkiego zasięgu oraz szkoleń.

W tym modelu zastosowano układ sterowania mikrokomputerem, wbudowaną ładowalną baterię litową, inteligentny, zrównoważony układ ładowania, dokładne napięcie ładowania, zabezpieczenia przed zwarciem, przepięciem, przeciążeniem, niskim napięciem i inne zabezpieczenia dla baterii litowej, wydłużające żywotność baterii i poprawiające bezpieczeństwo oraz niezawodność ładowania.

Urządzenie posiada funkcję przypominania o niskim napięciu, co ułatwia użytkownikom kontrolę stanu urządzenia. Jest niewielkie, proste w obsłudze, niezawodne i łatwe w transporcie.

Główne dane techniczne nadajnika ARDF T144P11:

1. Częstotliwość robocza: Typ T144P11 ma 11 częstotliwości i odpowiadających im identyfikatorów w zakresie 144,000–146,000 MHz (patrz punkt 10). Użytkownik powinien ustawić przełącznik „wyboru numeru stacji” na panelu w razie potrzeby przed uruchomieniem maszyny i wybrać żądany identyfikator numeru stacji (sygnału wywoławczego).
2. Tryb pracy: Podnośna audio z kodem automatycznie i w sposób ciągły wysyła telegramy z modulacją amplitudy (A2A) o stopniu modulacji 100%, co odpowiada modulacji impulsowej. Częstotliwość podnośnej audio jest regulowana wewnętrznie, w zakresie nie węższym niż 600-1000 Hz i z prędkością 45-75 znaków na minutę.
3. Moc nadawcza: niski poziom mocy: nie mniej niż 100 mW; wysoki poziom mocy: nie mniej niż 200 mW (PEP) (napięcie zasilania obciążenia 50Ω 8,4 V).
4. Antena nadawcza: antena dipolowa o długości fali 1/4, transmisja w polaryzacji pionowej: złącze BNC, antena miękka (zielona) 0,5 metra.
5. Stabilność częstotliwości: nie mniej niż 50×10℃.
6. Zasilanie: Maszyna jest wyposażona w akumulator litowy DC8.4V 900mA (wartość typowa).
7. Sterowanie urządzeniem: przycisk zasilania, przycisk wyboru numeru stacji.
8. Wymiary: 60×51×99 mm (długość, szerokość, wysokość).
9. Masa: około 230 g (wliczając baterię).
10. Identyfikator transmisji, format kodu Morse’a i częstotliwość robocza stacji radiolokacyjnej przedstawiono w poniższej tabeli:

• 1 - MOE - 144,100 MHz
• 2 - MOI - 144,200 MHz
• 3 - MOS - 144,300 MHz
• 4 - MOH - 144,400 MHz
• 5 - MO5 - 144,500 MHz
• 6 - 6 - 144,600 MHz
• 7 - 7 - 144,700 MHz
• 8 - 8 - 144,800 MHz
• 9 - 9 - 144,900 MHz
• 0 - 0 - 145.000MHz
• MO - MO - 145,800 MHz

Instrukcje obsługi:

1. Montaż anteny: Rozciągnij przymocowaną miękką antenę, dokręć głowicę anteny zgodnie z ruchem wskazówek zegara, a następnie zaczep hak na górnym końcu anteny o odpowiednią gałąź lub inny nieruchomy obiekt, pozwól nadajnikowi swobodnie zawisnąć i rozciągnij antenę pionowo.
2. Operator T144P11 musi wstępnie wybrać wymagany numer stacji (znak wywoławczy), a następnie obrócić przełącznik zasilania w lewo, aby ustawić wymagany poziom mocy, czyli średni niski poziom i lewy wysoki poziom, i przejść do trybu roboczego: kontrolka zacznie migać, wyświetlając kod.
3. Po użyciu należy przesunąć wyłącznik zasilania w prawo, aby wyłączyć urządzenie; odkręcić antenę i schować ją; wszystkie elementy należy prawidłowo umieścić w torbie urządzenia.

Rzeczy, na które należy zwrócić uwagę:

1. Podczas konfigurowania stacji namierzającej należy pamiętać o następujących kwestiach:
   1. Otoczenie ma istotny wpływ na wydajność transmisji. Podczas montażu należy wybrać miejsce, w którym nie ma wysokich budynków, żelaznych wież, słupów, mokrych drzew itp. W miejscach osłoniętych przez obiekty silnie pochłaniające i odbijające fale radiowe, antenę należy trzymać w miarę możliwości z dala od przedmiotów metalowych i mokrych. Im wyżej antena zostanie zawieszona, tym większy będzie zasięg transmisji.
   2. Całe urządzenie należy chronić przed deszczem i wilgocią. W przypadku użytkowania w gorącym klimacie należy w miarę możliwości chronić je przed bezpośrednim działaniem promieni słonecznych.
2. Jeśli nadajnik radiowy nie jest wyposażony w antenę nadawczą, jego włączanie jest zabronione! W przeciwnym razie obwód nadawczy ulegnie uszkodzeniu, a nadajnik będzie działał nieprawidłowo.
3. Jeśli prędkość kodu znacznie spadnie, dźwięk stanie się niższy, a kontrolka nadawania będzie świecić przez cały czas użytkowania, oznacza to, że bateria jest bliska wyczerpania.
4. Podczas chowania anteny należy zachować ostrożność, aby nie zrobić żadnych niewidocznych zagięć.
5. Ostrzeżenie: Kształt i położenie każdej cewki w maszynie są regulowane do optymalnego stanu za pomocą specjalnych przyrządów przed opuszczeniem fabryki.
6. Należy zwrócić uwagę na prawidłowe użytkowanie, konserwację i ładowanie akumulatorów litowych. Nadmierne rozładowanie akumulatorów spowoduje ich złomowanie. Należy ładować urządzenie po każdym użyciu lub gdy napięcie akumulatora jest zbyt niskie; w przeciwnym razie nie będzie można go naładować (napięcie odcięcia rozładowania 6,8 V, napięcie odcięcia ładowania 8,4 V). Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je regularnie ładować i konserwować co 2 miesiące; kategorycznie zabrania się demontażu lub zwierania akumulatora, ponieważ istnieje duże prawdopodobieństwo zwarcia i pożaru.
